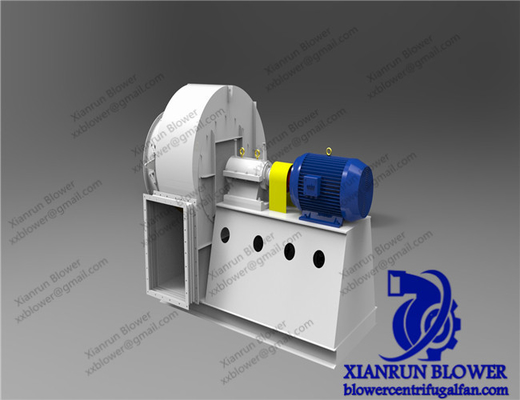

고속 고압 산업용 뜨거운 공기를 위한 원심 류 플러 220/380/415/440/450v

원심 팬 산업용 열풍기 고속 송풍기 고압 원심 송풍기 산업용 열풍기

원심 팬의 구성 및 구조
1. 팬의 구성

팬은 단일 흡입 D형 전송 구조를 채택하고 팬은 커플링을 통해 모터와 연결됩니다. 팬 본체는 주로 케이싱, 공기 흡입구, 로터 그룹(임펠러 및 스핀들), 베어링 박스, 커플링 및 기타 부품으로 구성됩니다.

팬 본체 외에도 사용자의 필요에 따라 다양한 외부 지원을 갖출 수 있으며, 일반적인 예로는 모터, 조절 도어, 전체 지지대, 전기 액추에이터, 소음기 등이 있습니다.

2. 팬 구조 소개

팬은 모터의 한쪽 끝에서 임펠러가 시계 방향으로 회전하는 경우 시계 방향 사이클론이라고 하며 "시계 방향"으로 표시됩니다. 반시계 방향으로 회전하는 경우 역풍 기계라고 하며 "역"으로 표시됩니다.

팬의 배출구 위치는 케이싱의 배출구 각도로 표시됩니다: "정방향" 및 "역방향"은 0°, 45°, 90°, 135°, 180°, 225° 총 6개의 각도로 만들 수 있습니다. 사용자의 요구 사항에 따라 다른 특수 각도도 만들 수 있습니다.

팬의 수리 및 유지 보수
올바른 유지 보수는 팬의 안전하고 안정적인 작동과 팬의 수명 향상을 위한 중요한 보증입니다. 따라서 팬을 사용할 때는 충분한 주의를 기울여야 합니다.

1. 임펠러의 수리 및 유지 보수

임펠러 작동 시작 시 및 모든 정기 검사 시, 기회가 있을 때마다 임펠러에 균열, 마모, 먼지 및 기타 결함이 있는지 확인해야 합니다.

가능한 한 임펠러를 깨끗하게 유지하고 정기적으로 와이어 브러시로 위의 먼지와 녹을 제거해야 합니다. 이는 작동 시간이 연장됨에 따라 이러한 먼지가 임펠러에 균일하게 부착되지 않아 임펠러 균형 손상을 유발하고 심지어 로터 진동을 유발할 수 있기 때문입니다.

임펠러를 수리하는 한 다시 균형을 맞춰야 합니다. 가능하다면 휴대용 테스트 밸런스 기기를 사용하여 현장에서 밸런스를 수행할 수 있습니다. 밸런싱 전에 모든 고정 볼트의 조임 상태를 확인해야 합니다. 임펠러가 불균형 상태에서 일정 시간 작동했기 때문에 이러한 볼트가 느슨해졌을 수 있습니다.

2. 케이싱 및 흡입 챔버의 유지 보수

케이싱 및 흡입 챔버의 정기적인 검사 외에도 심각한 마모가 있는지 확인하고 심각한 먼지 축적을 제거하며, 이러한 부품은 다른 특수 유지 보수를 수행할 수 없습니다.

모든 고정 볼트가 조여졌는지 정기적으로 확인합니다. 고정 볼트 부품이 있는 팬의 경우, 도면에 지정된 설치 높이까지 바닥 발의 나비 스프링을 누릅니다.

3. 베어링 부서의 유지 보수

베어링 윤활유 공급을 자주 확인합니다. 박스에 오일 누출이 있는 경우 엔드 커버의 볼트를 약간 조일 수 있습니다. 이것으로 충분하지 않은 경우 새 밀봉 포장을 교체해야 할 수 있습니다.

4. 기타 지원 장비의 유지 보수

모터, 전기 액추에이터, 계측기, 미터 등을 포함한 모든 지원 장비의 유지 보수는 각 작동 지침에서 찾을 수 있습니다. 이러한 지침은 지원 제조업체에서 제공하며 제조업체는 이러한 지침을 무작위 상자에 사용자에게 제공합니다.

5. 팬 사용 중지 시 유지 보수

팬 사용을 중지할 때 주변 온도가 5℃ 미만인 경우 장비 및 파이프라인의 잔류수를 배출하여 장비 및 파이프라인이 얼지 않도록 해야 합니다.

6. 팬이 장기간 주차 및 보관될 때의 유지 보수 작업

(1) 부식 방지를 위해 베어링 및 기타 주요 부품의 표면에 방청유를 코팅합니다.

(2) 매 반 달 또는 그 정도마다 팬 로터를 수동으로 움직여 로터를 반 바퀴(180°) 회전시켜야 하며, 로터를 움직이기 전에 샤프트 끝을 표시하여 원래 상단 지점이 로터를 움직인 후 하단에 위치하도록 해야 합니다.

Key Features

• 임펠러 직경: 80~3500 mm
• 주축 속도: 760~2900 rpm
• 압력 범위: 9000~25425 Pa
• 유량 범위: 3297~43305 m3/h
• 공기 온도: 20~1000 섭씨 온도

• 재질: 주철, 탄소강, 스테인리스강.

• 효율: 70%-90%
