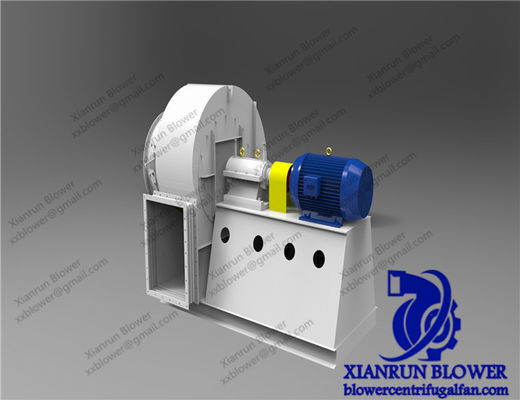

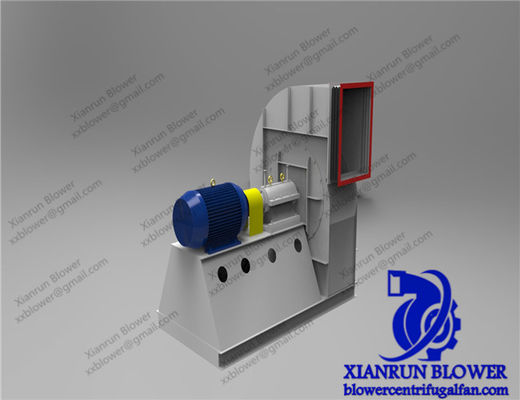

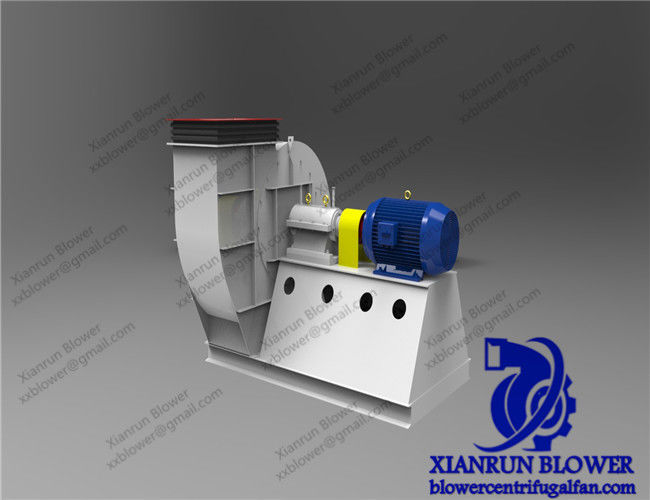

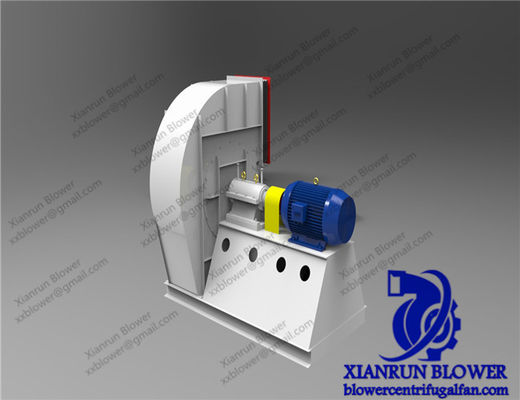

고압 원심 송풍기 220V 380V 415V

원심 류 팬 산업용 열기 공기로 고속 공기로 고압 원심 류 공기로 산업용 열기 공기로

원심방향기 구성 및 구조
1팬의 구성

팬은 단일 흡수 D 타입 변속 구조를 채택하고, 팬은 결합에 의해 모터와 연결되어 있습니다. 팬 몸체는 주로 케이스, 공기 입구,로터 그룹 (임플러와 스핀들), 베어 박스, 결합 및 기타 부품.

팬 몸뿐만 아니라, 사용자의 필요에 따라, 또한 다양한 외부 지원, 일반적인: 모터, 조절 문, 전체 지원, 전기 작동 장치,소음 차단기 등.

2팬의 구조에 대한 소개

팬은 두 가지 유형으로 만들 수 있습니다. 모터의 한쪽 끝에서, 예를 들어, 펄러는 시계 방향으로 회전합니다. 시계 방향으로 사이클론이라고 불립니다.시계 반대 방향으로 회전 하는 기계 는 바람 위 에 있는 기계 라고 불린다, "반면"으로 표시됩니다.

팬의 출구 위치는 출구 앵글에 의해 표현됩니다. "앞으로"와 "뒤로"는 총 6개의 각을 0°, 45°, 90°, 135°, 180°, 225°로 만들 수 있습니다.다른 특수 각도 또한 사용자의 요구 사항에 따라 만들 수 있습니다.

팬 수리 및 유지보수
올바른 유지보수는 안전하고 신뢰할 수있는 팬 작동과 팬의 서비스 수명을 향상시키는 중요한 보증입니다. 따라서 팬을 사용할 때충분히 주의를 기울여야 합니다..

1휠퍼 수리 및 유지보수

임플러 작동 시작과 모든 정기 검사에서 가능할 때까지 임플러에 균열, 마모, 먼지 및 기타 결함이 있는지 확인해야합니다.

가능한 한 오랫동안, 그것은 청소를 유지 하는 것이 필요 합니다, 그리고 정기적으로 회선 브러쉬로 위의 먼지와 노화를 닦아, 실행 시간 연장과 함께,이 먼지는 펄러에 균일하게 붙일 수 없습니다., 릴러 균형을 손상, 심지어 로터 진동을 유발합니다.

반동기가 수리 될 때까지 다시 균형을 잡아야 합니다. 가능하다면 휴대용 시험 균형 기기를 사용하여 현장에서 균형을 잡을 수 있습니다.모든 고정 볼트는 평형하기 전에 단단성을 확인해야합니다.펄러가 일정 시간 동안 불균형 상태에서 작동했기 때문에, 이 볼트는 느슨해졌을 수 있습니다.

2- 껍질 및 흡수 방의 유지

껍질과 흡입실의 정기적인 검사 외에도 심각한 마모가 있는지 제거하고 심각한 먼지 축적,이 부품은 다른 특별한 유지보수를 수행 할 수 없습니다.

모든 고정 볼트가 고정되어 있는지 정기적으로 확인합니다. 고정 볼트 부분을 가진 팬을 위해, 그림에서 지정된 설치 높이까지 아래쪽 발에 있는 나비 스프링을 누르십시오.

3- 베어링 부서의 유지

종종 베어링 윤활유 공급을 확인합니다. 상자에서 기름 누출이 있다면, 당신은 끝 뚜?? 의 볼트를 약간 강화 할 수 있습니다.새로운 밀폐 포장으로 변경해야 할 수도 있습니다..

4- 다른 지원 장비의 유지

모터, 전기 작동 장치, 기기, 미터 등을 포함한 모든 지원 장비의 유지 보수 사항은 해당 운영 지침에서 찾을 수 있습니다.이 지침은 지원 제조업체에서 제공됩니다., 그리고 제조업체는 이러한 지침을 사용자에게 무작위 상자에 제공 할 것입니다.

5- 팬이 사용하지 않을 때 유지보수

사용 중인 팬이 중지되면, 주변 온도가 5°C 이하일 때, 장비와 파이프 라인의 잔류수는 장비와 파이프 라인의 얼어붙는 것을 피하기 위해 배출되어야 합니다.

6- 팬이 오래 주차되어 보관될 때 유지보수 작업

(1) 베어링 및 다른 주요 부품의 표면은 부식 예방을 위해 경직 방지 기름으로 코팅됩니다.

(2) 약 6개월마다, 팬 로터를 반회로 (180°) 회전시키기 위해 수동으로 움직여야 하며, 이동하기 전에 샤프트 끝을 표시해야 합니다.그래서 원래 상위 포인트는 로터를 이동 한 후 아래쪽에 위치.

K특징

• 임펠러 지름: 80~3500mm
• 주축의 속도는: 760~2900 rpm
• 압력 범위: 9000~25425 Pa
• 흐름 범위: 3297~43305 m3/h
• 공기 온도: 20~1000°C

• 재료: 철, 탄소, 스테인리스

• 효율성: 70%~90%
