저잡음 고능률 분기된 산업 축류 팬

축 배기 팬 저소음 고효율 산업용 축류 팬 분기 축 팬

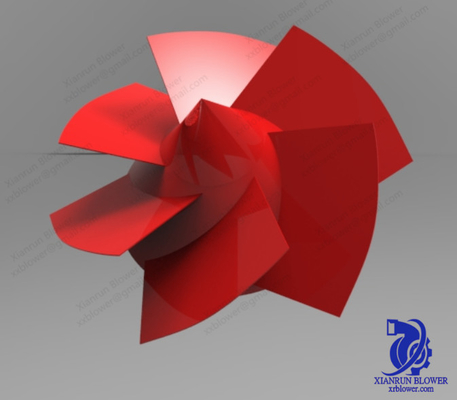

축류 팬용 임펠러는 축류 팬의 주요 구성 요소 중 하나입니다.가스는 임펠러의 회전을 통해 에너지를 얻을 수 있으며 나선형 선의 축 방향 이동을 위해 임펠러를 떠날 수 있습니다.
그만큼산업 축 팬임펠러는 움직이는 블레이드, 허브, 잎자루, 베어링 및 밸런스 웨이트 해머로 구성됩니다.
동일한 익형의 많은 블레이드가 서로 동일한 거리를 가진 블레이드 그룹으로 배열되며 이를 캐스케이드라고 합니다.축류 팬은 링 캐스케이드를 형성하기 위해 허브에 블레이드가 장착되어 있습니다.축류 팬의 블레이드 부분을 통한 흐름의 높이는 인공 호흡기의 높이보다 높기 때문에 유도 된 통풍 팬의 연기 양이 공기 공급량보다 큰지 확인할 수 있습니다.
축류 팬의 로터 블레이드가 꼬여 있습니다.전체 블레이드는 반경 방향을 따라 특정 각도로 비틀어지고 블레이드의 폭과 두께는 블레이드의 날개 스팬 방향을 따라 점차 감소합니다.우리는 이전에 다른 반경을 가진 팬 블레이드의 모든 섹션에서 생성된 에너지 헤드를 만들기 위해, 즉 모든 섹션의 속도 루프가 동일하다고 언급했습니다.따라서 허브 근처의 블레이드 반경이 작고 그리드 거리도 작으며 원주 속도도 감소합니다.속도 루프를 블레이드 상단과 동일하게 만들기 위해서는 블레이드 루트 설치 각도와 블레이드 현 길이를 증가시켜야 하므로 블레이드를 공간적으로 꼬인 형태로 만듭니다.물론 날개 폭 방향을 따라 블레이드의 너비와 두께가 줄어들어 블레이드에서 발생하는 원심력을 줄일 수 있고 잎자루와 스러스트 베어링 힘이 너무 커지지 않으며 블레이드 강도를 보장합니다.
꼬인 모양으로 만들어진 축류 팬 블레이드는 효율성도 높고 손실이 적습니다.임펠러가 회전하기 때문에 팁 속도는 허브의 원주보다 크고 풍압의 주변 속도는 크고 풍압의 주변 속도는 작으므로 블레이드를 따라 러너 블레이드에서 에너지의 반경 방향 흐름이 동일하지 않으므로 생성됩니다. 팁에서 블레이드 루트 부분의 흐름으로 축 방향 와류 에너지 손실을 형성합니다.그리고 블레이드를 꼬인 모양으로 만들고 블레이드 루트 블레이드 설치 각도가 더 크면 풍압이 증가 할 수 있습니다.반대로 블레이드 끝단의 블레이드 설치 각도가 작을수록 풍압을 줄일 수 있습니다.블레이드 루트의 블레이드 장착 각도는 더 크지만 원주 속도는 더 작습니다.블레이드 설치 블레이드 팁의 각도는 작지만 원주 속도는 더 큽니다.이 두 요소는 서로를 제한하므로 블레이드 끝단과 블레이드 루트에서 발생하는 풍압이 거의 동일하고 축 방향 와류가 방지됩니다.
축류 팬의 움직이는 블레이드 표면은 매끄러워야 합니다. 이렇게 하면 공기 흐름의 마찰 손실과 에어포일 표면의 흐름으로 인한 분리 손실을 줄일 수 있습니다.잎의 뿌리는 잎자루에 볼트로 고정되고 잎과 잎자루는 허브의 원형 구멍에 배치되고 평형추 블록, 지지 베어링, 가이드 베어링, 안전 링, 안전 플레이트 및 조정 막대가 장착됩니다.축류 기동 블레이드의 지지 베어링은 움직이는 블레이드와 잎자루에 의해 생성된 원심력을 받습니다.움직이는 블레이드의 가이드 베어링은 움직이는 블레이드와 잎자루가 더 길기 때문에 가이드 베어링은 중심이 비뚤어지지 않도록하고 가이드 베어링도 일정한 원심력을 견딜 수 있습니다.조정 시 움직이는 날이 유연하게 회전할 수 있도록 베어링과 지지대를 안내하십시오.베어링은 마찰이 적은 볼 베어링으로 ​​만들어집니다.
각 동익의 잎자루에는 균형추 블록이 장착되어 있으며 균형추 블록의 중심선은 동익의 익형면에 거의 수직이다.그 기능은 움직이는 블레이드에 의해 생성되는 큰 닫힘 모멘트의 균형을 맞출 수 있으므로 움직이는 블레이드도 회전할 때 빠르게 움직일 수 있습니다.
밀봉 및 윤활을 보장하기 위해 가이드 베어링과 지지 베어링에 윤활유를 주입하고 잎자루와 허브 사이의 틈에도 그리스를 충전합니다.
움직이는 블레이드와 쉘 사이의 반경 방향 간격은 3mm 미만이어야 합니다.이 간격은 너무 클 수 없습니다. 그렇지 않으면 큰 공기 누출 손실이 발생하고 팬의 효율성이 감소합니다.
전체 임펠러의 동적 균형을 보장하기 위해 블레이드를 교체할 때 동일한 무게의 블레이드를 대칭 위치에 놓고 균형을 확인할 수 있습니다.
동메스 하우징은 강철 용접된 하우징이며 하우징에 검사 구멍이 제공되어 동메스의 점검, 제거 및 설치가 가능합니다.팬 인클로저의 상부는 임펠러의 빠른 로딩 및 언로딩을 위해 제거 가능합니다.

 케이ey 특징

애플리케이션
