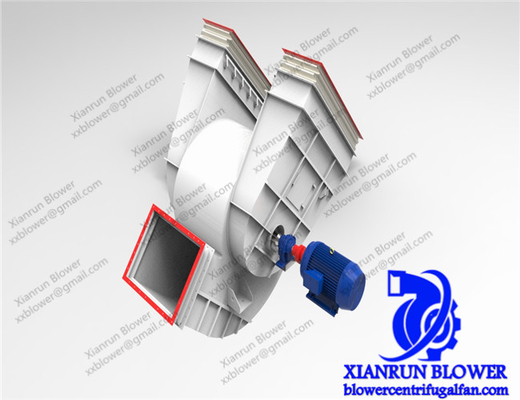

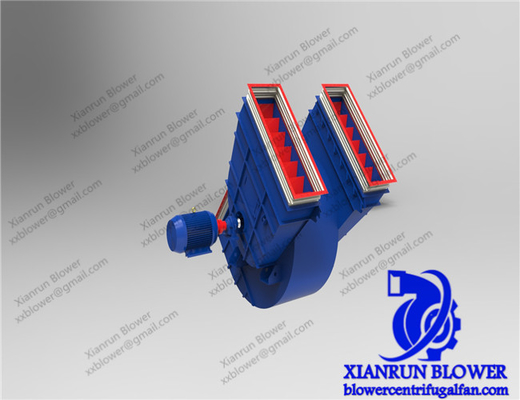

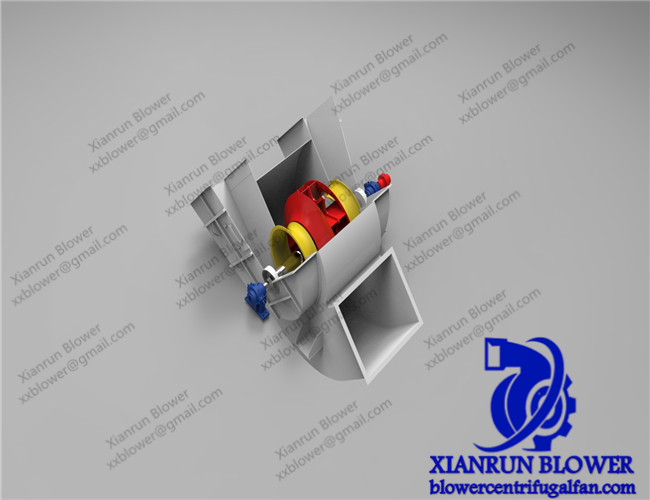

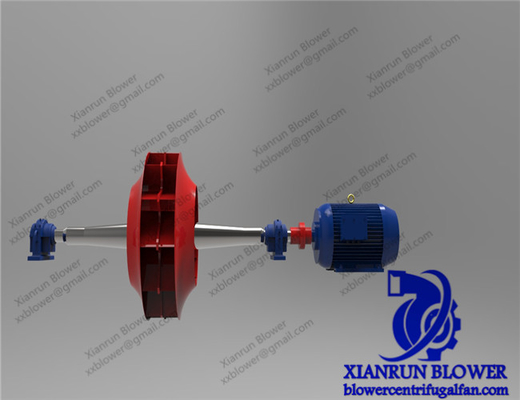

스테인레스 강 원심형 송풍기 팬은 뒤로 산업용 보일러를 위해 구부러졌습니다

뒤로 구부러진 원심형 송풍기 질량 유량 속도 브러시리스 직류 전동기 고효율 팬 진동 4 포인트

원심분리기 팬 진동은 매우 큽니다, 이유가 무엇입니까?

1. 진동은 벨로즈 소용돌이의 진동에 의해 발생되었습니다. 흡입구 울부짖기의 구조설계는 합리적이지 않으며, 그것이 흡입구 울부짖기에서 공기 흐름이 격렬한 극소용돌이를 생산하게 하고 그러므로 큰 맥동 압력파를 자극하면서, 그것이 원심분리기 팬의 흡입구 수집기에서 가속화되고 확대됩니다. 진동 특성은 다음과 같습니다 : 압력파는 종종 불규칙하고 진폭이 흐름 속도의 증가에 따라 증가합니다.

2. 진동은 통풍관에서 지역 에디 전류에 의해 발생되었습니다. 가난한 기류 유동의 결과가 되면서, 통풍관 (팔꿈치, 확산 파이프 단면)의 약간의 요소의 디자인은 합리적이지 않습니다. 통풍관의 공기 흐름, 이로써 흥미로운 소음과 진동의 통풍관 원인 맥동율에서의 지역 에디 전류 또는 기류 간섭과 충돌. 그것의 진동 특성 : 진동은 불규칙하고 크기가 하중의 증가에 따라 증가합니다.

3, 원심력 팬 외피와 도관 벽 인장강도는 진동을 야기시키기 위해 충분하지 않습니다. 강성이 더 약한 곳에서, 크기는 더 크게 있습니다.

4. 회전 실속. 기류 받음각이 임계값에 도달할 때, 기류는 블레이드의 볼록면을 남길 것이고 팬의 바람 압력 강하의 결과를 초래한 에디 전류의 수많은 지역의 결과가 되면서, 경계층 이탈이 발생할 것입니다. 회전 실속은 주로 축 유동 팬들에서 발생하고 원심분리기 팬들의 추진하는 것과 블레이드 확산기에서 유동의 감소 때문에 회전 실속이 또한 발생할 것입니다.

진동의 특성은 회전 실속에 의해 발생되었습니다 :

(1) 진동 부품은 선풍기의 유입구 박스와 수단 통풍관에 종종 있습니다.

(2) 진동은 대부분 방해와 뒤로 굽힌 블레이드를 규제하여 수입된 루버 타입의 팬에서 발생합니다.

(3) 강한 진동은 배플 개구가 0-30%일 때 발생하고 그것이 배플 개구가 30% 이상일 때 정상치로 떨어집니다.

(4) 회전 실속이 발생할 때, 원심분리기 팬의 흐름과 압력은 강한 진동을 생산합니다.


키특성

• 임펠러 직경 : 90~3500 밀리미터

• 중앙 샤프트의 속도 : 560~2900 rpm
• 압력 범위 : 3000~25425 Pa
• 플로우 범위 : 1297~83305 m3/h
• 대기 온도 : 20~1000 섭씨 도

• 재료 : 무쇠, 탄소강, 스테인레스 강.

• 효율 : 80%-90%

우리에게 공학 부서가 당신을 위한 가장 적당한 제품을 권할 용법과 다음과 같은 Parameter.Our를 충고하세요.
