제품 상세 정보:
|
| 전압: | 220/380/415/440/450v | 블레이드 재질: | 스테인레스 강, 무쇠, 강철 plate,Q345 (16Mn) 망간 강철 |
|---|---|---|---|
| 풍량: | 800 - 90000m3 / Ｈ | 장착: | 스크루에 의해 설치되는 자립형 |
| 타입: | 원심분리기 팬, 원심 통풍기 | 애프터 서비스는 제공되었습니다: | 해외에서 기계류를 수리할 수 있는 엔지니어, 온라인 지원 |
| 속도: | 2900개 Ｒ / 분 | 전류 타입: | AC |
| 애플리케이션: | 에어블로어, 시멘트 플랜트 | 보증: | 1년이요 |
| 재료: | Q345/stainless/Titanium 합금 / 강철, 탄소강 /Stainless 강철은 iron,100% 알루미늄을 던졌습니다 | 색: | 고객의 요구조건, 흑은광 백인 |
| 소음: | 72dB,56-68 dB | 상품 이름: | 9-26 고압 원심력 연기 배출은 팬 Blower,140mm 원심형 송풍기 팬, 산업 흡진장치 원심력 배기팬 송풍기, 지멘스 Motor,9-19와 고압 흡진장치 원심형 송풍기를 통 |
| 모터: | 중국 최고의 상표 | 특징: | 고효율, 저소음 전력 절감, 용이한 설치, 고압, 고성능 |
| 압력: | 높은 것 Pressure,3000~16000Pa,200~3220Pa,5335-6216 Pa,4603-4447Pa |

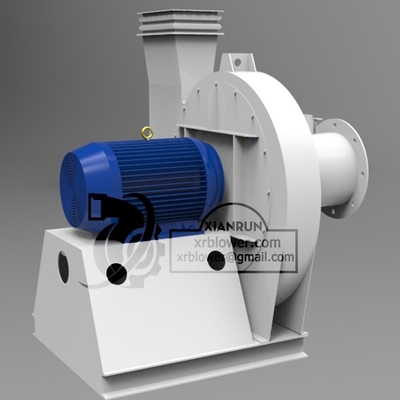

9-19, 9-26 시리즈 고압 원심분리기 팬 고속도 송풍기는 모터 인라인 원심분리기 팬을 지시합니다
구조적인 형태 :
고압 원심분리기 팬은 단흡입형이고, 13 기계 갯수 (Na)를 가집니다 : 4.4, 5.5, 5.6, 6.3, 7.1, 8.9, 10,11.2, 12.5, 14,16.
인라인 원심분리기 팬은 2가지 형식으로 만들어질 수 있습니다 : 옳고 왼쪽 회전. 모터 측면으로부터, 추진하는 것이 오른쪽으로 돌아 회전하면, 그것은 오른손잡이 팬으로 불리고, 오른쪽으로 표시됩니다 ; 반시계방향 회전은 왼쪽 사이클론으로 불리고, 왼쪽으로 표시됩니다.
팬의 배출구 위치는 케이스의 출구 각에 의해 나타냅니다. 좌우는 0', 45', 90', 135', 180'과 225'의 6개 각으로 만들어질 수 있습니다.
팬의 전송 방식은 종류 A (No.4~No.6.3)와 타입 Ｄ (No.7.1 ~No.16) 입니다
전체 구조 :
No.4-~No.6.3은 주로 추진하는 것, 케이스로 구성됩니다, 공군이 삽입했고 지원합니다, 등등 No.7.1 ~ No.16이 주로 추진하는 것, 케이스, 공기 흡입구, 투과 부, 기타 등등으로 구성됩니다.
① 추진하는 것 :모델 9-19에서 12 Fan 날과 모델 9-26에서 16 Fan 날이 있으며, 그것의 모두가 전방 벤딩 블레이드입니다. 추진하는 것 확산기의 외부 가장자리의 가장 높은 원주 속도는 140m/s를 초과하지 않을 것입니다. 추진하는 것이 형성된 후, 정전기와 동적 평형은 보정되고 따라서 작동이 안정적입니다.
② 샤시. 더 커먼 강철판은 전체 안으로 용접되었습니다 달팽이관 쉘.
③ 공기 흡입구. 그것은 흐름 형상을 수집하는 전체 구조로 만들어지고 볼트와 표지 플레이트 그룹위에 고정됩니다.
④ 투과 부. 그것은 축, 베어링 박스, 결합과 기타로 구성됩니다. 축은 고급 품질 철강으로 만들어집니다. 베어링 박스의 전체 구조는 볼 베어링으로 만들어지고 베어링 그리스로 미끄럽게 됩니다.
키특성
재료 : 무쇠, 탄소강, 스테인레스 강.
효율 : 70%-90%
애플리케이션
